灭火器的构造
2019-10-16

不同规格类型的灭火器不仅灭火机理不一样,其构造也根据其灭火机理与使用功能需要而有所不同,如手提式灭火器与推车式灭火器、储气瓶式灭火器与贮压式灭火器的结构都有着明显差别。



一、灭火器配件

灭火器配件主要由灭火器筒体、阀门(俗称器头)、灭火剂、保险销、虹吸管、密封圈和压力指示器(二氧化碳灭火器除外)等组成。
为保障建筑灭火器的合理安装配置和安全使用,及时有效地扑救初起火灾,减少火灾危害,保护人身和财产安全,建筑物中配置的灭火器应定期检查、检测和维修。对于灭火器配件损坏、失灵的,应予以及时维修更换;无法修复的,应按照有关规定要求做报废处理。《灭火器维修》(GA 95—2015)就灭火器维修条件、维修技术要求、维修期限和应予报废的情形以及报废期限等都做了明确规定。如果在规定的检修期到期检修或使用后再充装,则灭火剂和密封圈必须更换。检修时发现筒体不合格,则整具灭火器应报废;其它配件不合格,须更换经国家认证的灭火器配件生产企业生产的配件。

二、灭火器构造

(一)手提式灭火器

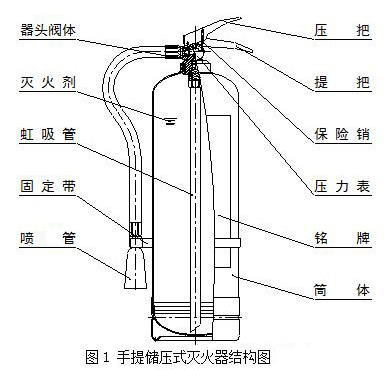

手提式灭火器结构根据驱动气体的驱动方式可分为储压式、外置储气瓶式和内置储气瓶式三种形式。外置储气瓶式和内置储气瓶式主要应用于干粉灭火器,随着科技的发展,性能安全可靠的储压式干粉灭火器逐步取代了储气瓶式干粉灭火器。储气瓶式干粉灭火器较储压式干粉灭火器构造复杂、零部件多、维修工艺繁杂;在储存时,此类灭火器筒体内的干粉易吸潮结块,若维护保管不当,将影响灭火器的安全使用性能;在使用过程中,平时不受压的筒体及密封连接处瞬间受压,一旦灭火器筒体承受不住瞬时充入的高压气体,就容易发生爆炸事故。目前这两种结构的灭火器已经停止生产,市场上主要是储压式结构的灭火器,如干粉灭火器、水基型灭火器等都是储压式结构,如图1所示。



手提储压式灭火器主要由筒体、器头阀门、喷(头)管、保险销、灭火剂、驱动气体(一般为氮气,与灭火剂一起充装在灭火器筒体内,额定压力一般为1.2 ~1.5MPa)、压力表以及铭牌等组成。在待用状态下,灭火器内驱动气体的压力通过压力表显示出来,以便判断灭火器是否失效。
使用手提式干粉灭火器时,应手提灭火器的提把或肩扛灭火器到火场。在距燃烧物3m左右,放下灭火器,先拔出保险销,一只手握住开启压把,另一只手握在喷射软管前端的喷嘴处。如灭火器无喷射软管,则可一手握住开启压把,另一手扶住灭火器底部的底圈部分。先将喷嘴对准燃烧处,用力握紧开启压把,对准火焰根部扫射。在使用干粉灭火器灭火的过程中要注意,如果在室外,应尽量选择在上风方向。

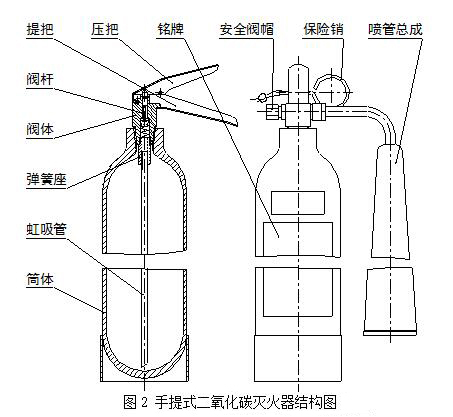

手提式二氧化碳灭火器结构与手提储压式灭火器结构相似,只是充装压力较高而已,一般在5.0MPa左右,二氧化碳既是灭火剂又是驱动气体。以前二氧化碳灭火器除鸭嘴式外,还有一种手轮式结构,由于操作不便、开启速度慢等原因,现已明令淘汰。手提式二氧化碳灭火器结构如图2所示。



手提式二氧化碳灭火器的结构与其它手提式灭火器的结构基本相似,只是二氧化碳灭火器的充装压力较大,取消了压力表,增加了安全阀。判断二氧化碳灭火器是否失效一般采用称重法。标准要求二氧化碳灭火器每年至少检查一次,低于额定充装量的95%就应进行检修。
灭火时只要将灭火器提到火场,在距燃烧物3m左右放下灭火器,拔出保险销,一只手握住喇叭筒根部的手柄,另一只手紧握启闭阀的压把。对没有喷射软管的二氧化碳灭火器,应把喇叭筒往上扳70º~90°。灭火时,当可燃物呈流淌状燃烧时,使用者将二氧化碳灭火剂的喷流由近而远向火焰喷射。如果可燃液体在容器内燃烧,则使用者应将喇叭筒提起,从容器的一侧上部向燃烧的容器中喷射,但不能将二氧化碳射流直接冲击可燃液面,以防止将可燃液体冲出容器而扩大火势,造成灭火困难。使用二氧化碳灭火器扑救电气火灾时,如果电压超过600V,应先断电后灭火。
需要注意的是,使用二氧化碳灭火器时,在室外使用的,应选择在上风方向喷射,使用时宜佩戴手套,不能直接用手抓住喇叭筒外壁或金属连接管,以防止手被冻伤;在室内狭小空间使用的,灭火后操作者应迅速离开,以防窒息。



(二)推车式灭火器

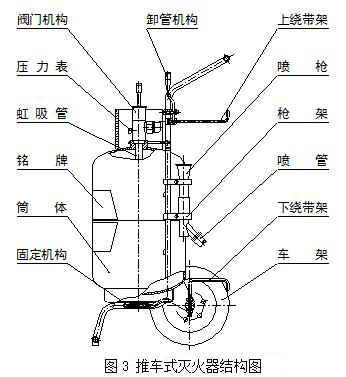

推车式灭火器结构如图3所示。



推车式灭火器主要由灭火器筒体、阀门机构、喷管喷枪、车架、灭火剂、驱动气体(一般为氮气,与灭火剂一起密封在灭火器筒体内)、压力表及铭牌等组成。铭牌的内容与手提式灭火器的铭牌内容基本相同。
推车式灭火器一般由两人配合操作,使用时两人一起将灭火器推或拉到燃烧处,在距燃烧物10m左右停下,一人快速取下喷枪(二氧化碳灭火器为喇叭筒)并展开喷射软管,然后握住喷枪(二氧化碳灭火器为喇叭筒根部的手柄),另一人快速按逆时针方向旋动手轮,并开到最大位置。灭火方法和注意事项与手提式灭火器基本一致。
